其他無損檢測新技術在承壓設備上的應用
發布時間:2016/5/24

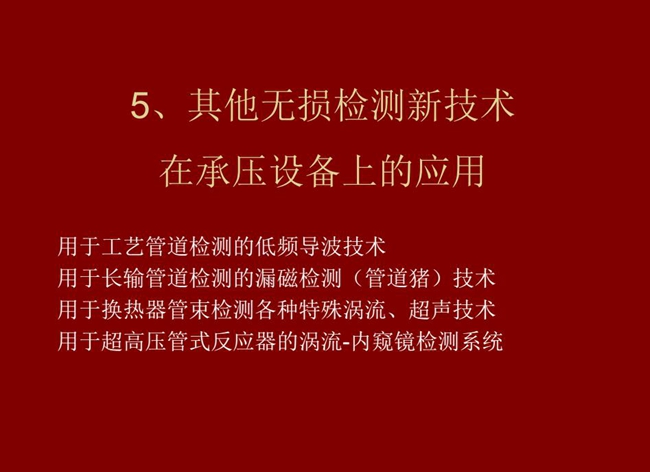

目錄:1、低頻導波技術;2、管道豬技術;3、各種特殊渦流、超聲技術;4、用于超高壓管式反應器的內窺鏡檢測系統

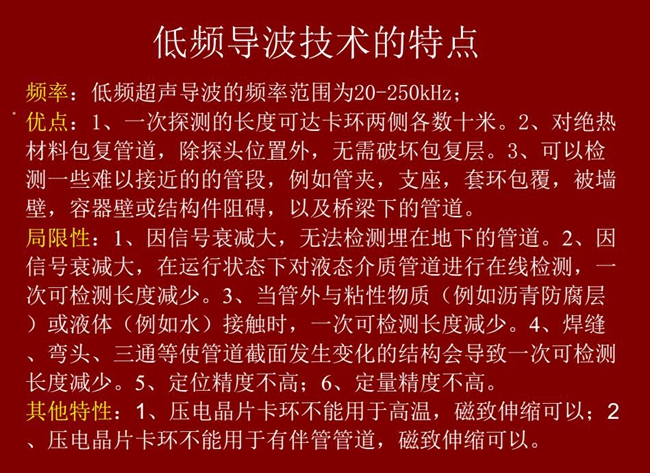

低頻導波技術的優缺點分析,優點:探測長度可達數十米、對絕緣材料包復管道無需破壞包復層;可檢測一些難以接近的管段

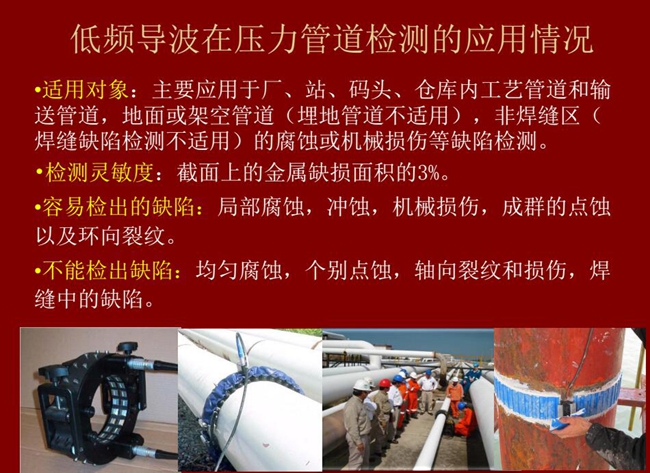

低頻導波技術在壓力管道檢測應用適用對象:廠、站、碼頭、倉庫內工藝管道和輸送管道、地面或架空管道的腐蝕或機械損傷等缺陷檢測

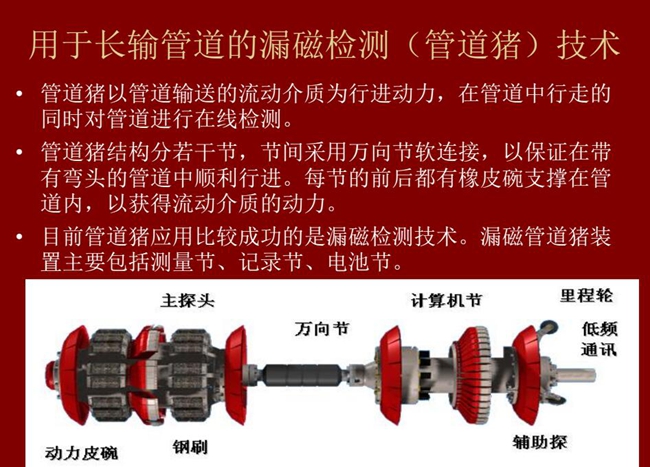

用于長輸管道的漏磁檢測(管道豬)技術是以管道輸送的流動介質為行進動力,在管道中行走的同時對管道進行在線檢測

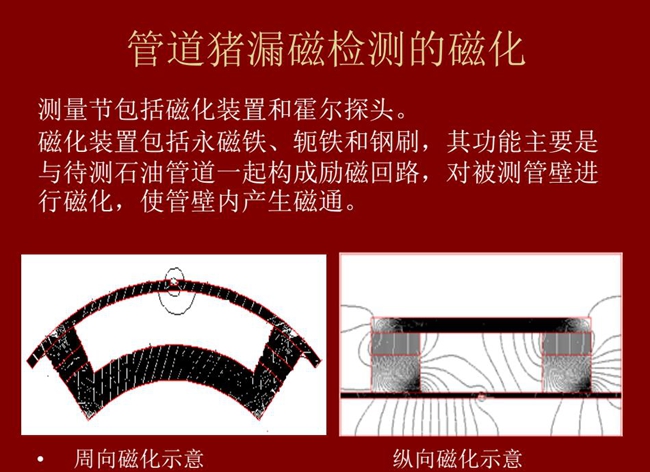

管道豬測量包括磁化裝置和霍爾探頭,磁化裝置包括永磁鐵、軛鐵和鋼刷,主要功能是對被測管壁進行磁化,使管壁內產生磁通

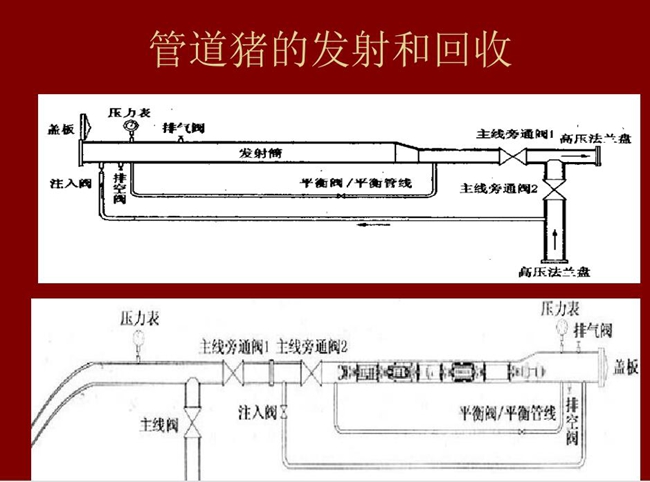

如圖所示是管道豬的發射與回收原理圖

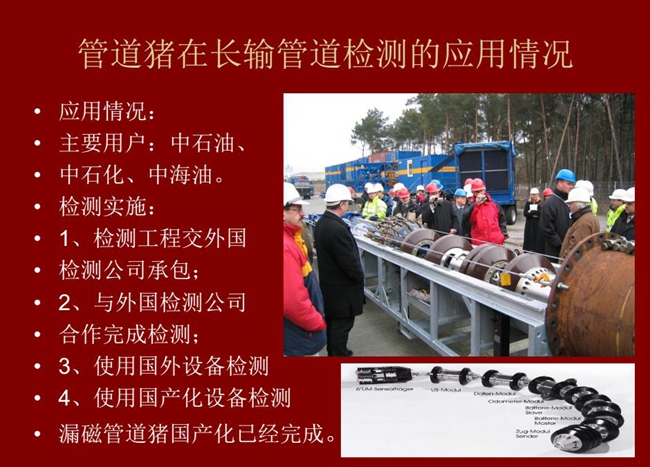

管道豬在長輸管道檢測應用主要用戶有:中石油、中石化、中海油,漏磁管道豬國產化己經完成

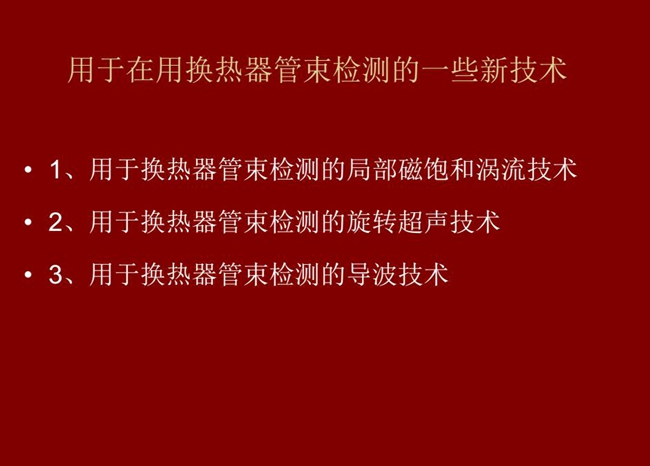

用于在用換熱器管束檢測的一些新技術:局部磁飽和渦流技術、旋轉超聲技術、導波技術

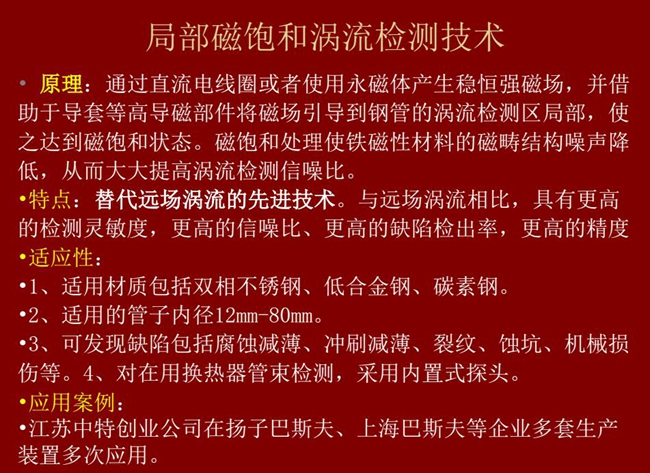

局部磁飽和渦流檢測技術與遠場渦流相比具有更高的檢測靈敏度、更高的信噪比、更高的缺陷檢測率和精度,

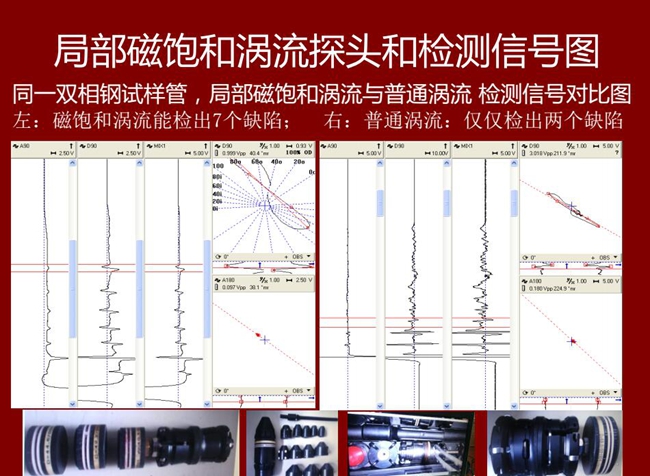

局部磁飽和渦流與普通渦流檢測信號對比圖分析得出,局部磁飽和渦流能檢測出7個缺陷;普通渦流僅僅檢測出2個缺陷

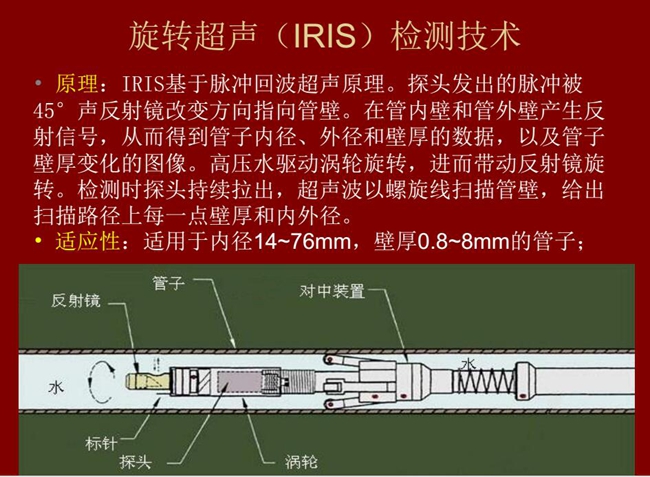

旋轉超聲(IRIS)檢測技術基于脈沖回波超聲原理,探頭發出的脈沖被聲反射鏡改變方向指向管壁,在管壁內外產  生反射信號,從而得到管壁內外徑和壁厚數據

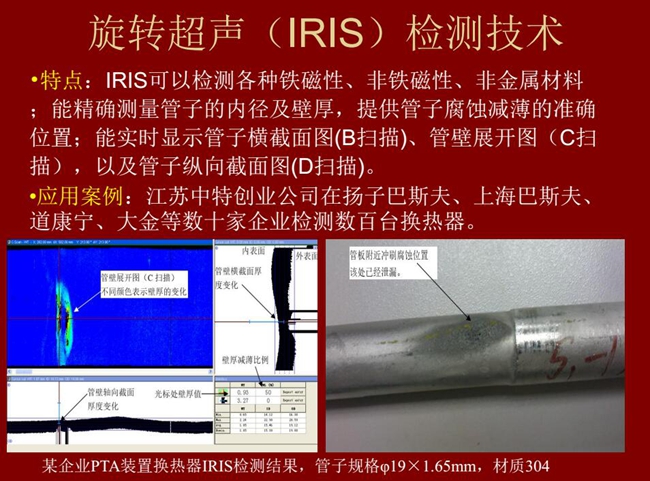

IRIS技術可檢測各種鐵磁性、非鐵磁性、非金屬材料,能精確測量管子內徑及壁厚

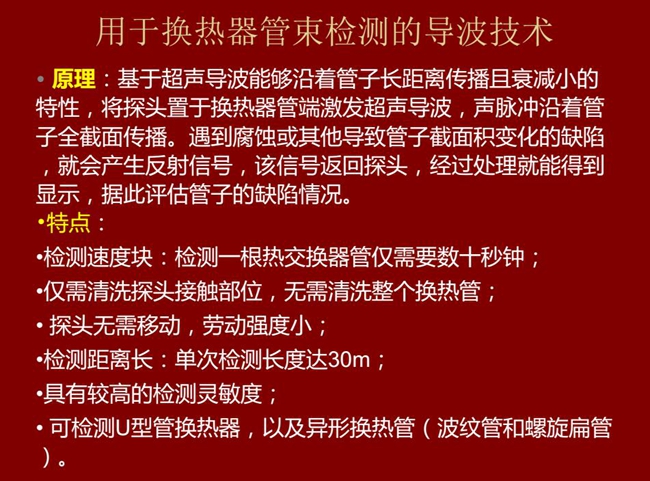

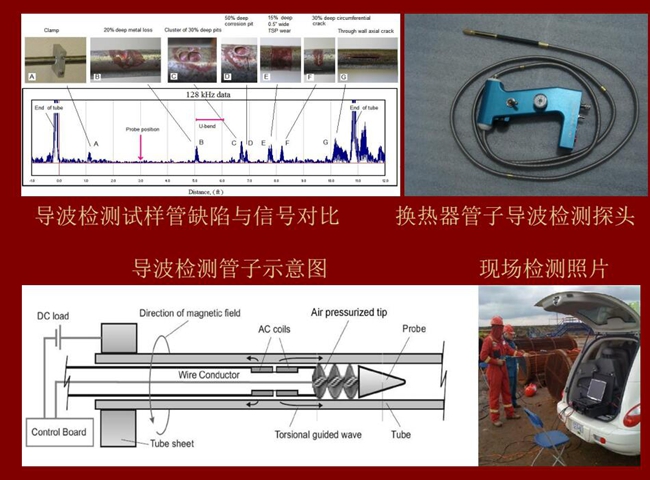

用于換熱器管束檢測的導波技術基于超聲導波特性將探頭置于換熱器管端激發超聲導波,具有檢測速度快,檢測距  離長,較高靈敏度等特點

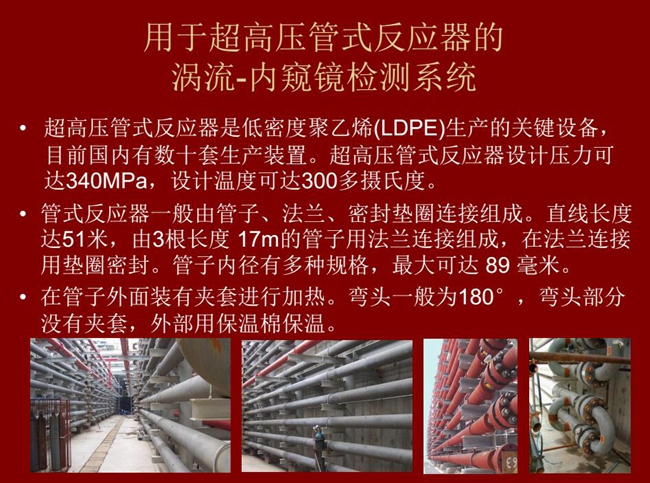

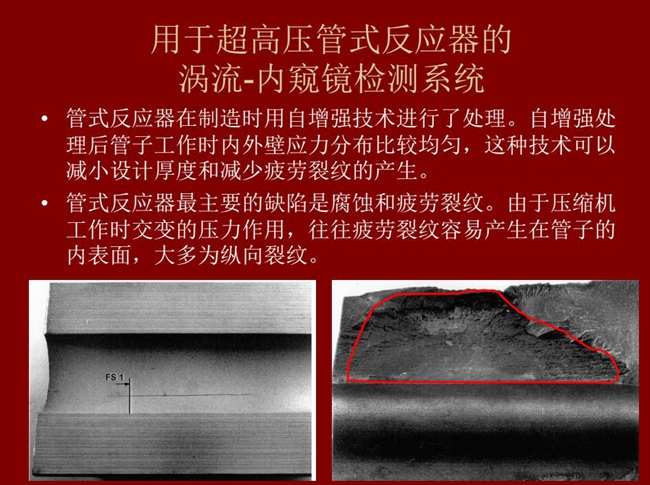

內窺鏡檢測系統可用于超高壓管式反應器渦流檢測,超高壓管式反應器是低密度聚乙烯生產的關鍵設備,目前國內有數十套生產裝置。

管式反應器最主要的缺陷是腐蝕和疲勞裂紋

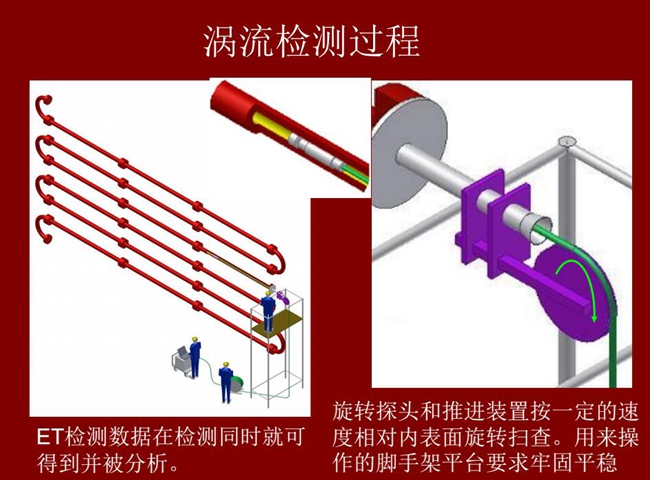

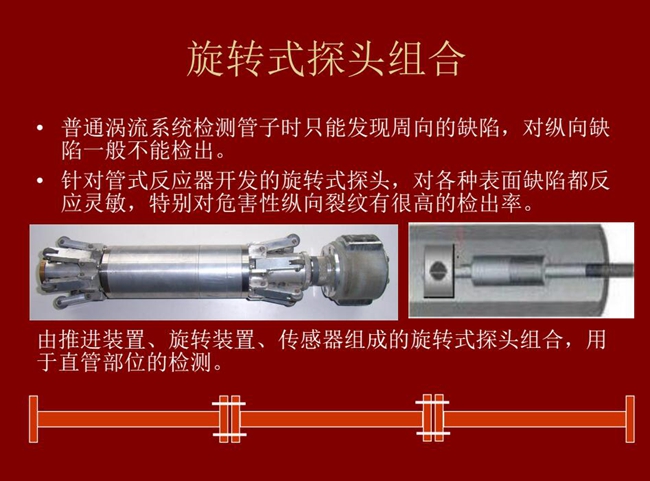

渦流檢測過程:旋轉探頭和推進裝置按一定的速度相對內表面旋轉掃查,ET檢測數據在檢測同時就可得到并被分析

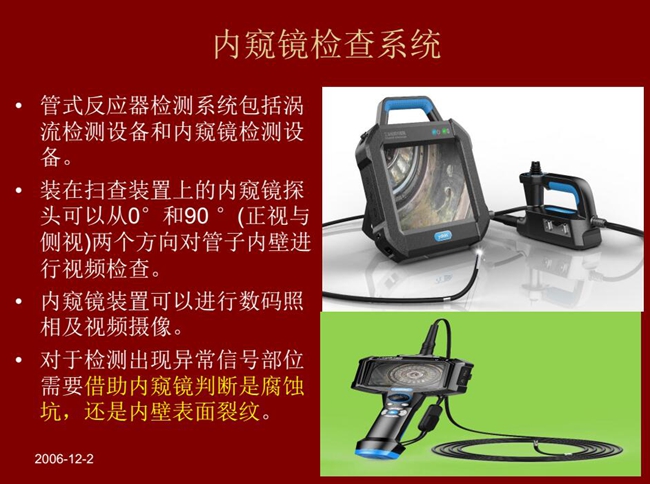

管式反應器檢測系統包括渦流檢測設備和內窺鏡檢測設備,內窺鏡探頭可以從正視與側視兩個方向?qū)茏觾?nèi)壁進行視頻檢查

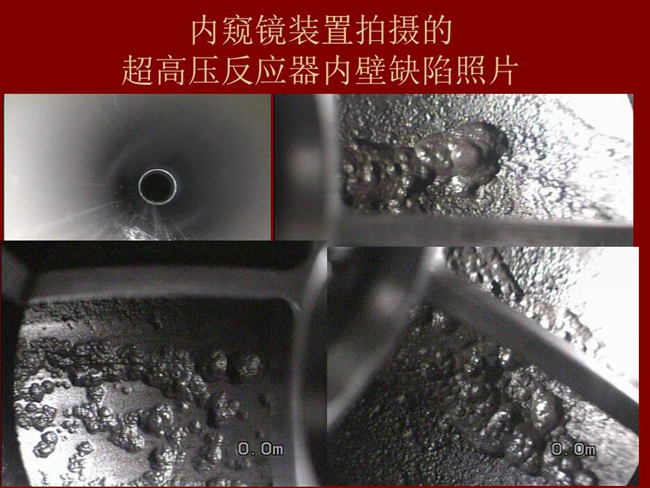

內窺鏡裝置拍攝的超高壓反應器內壁缺陷照片


 (本文由深圳市亞泰光電技術有限公司整理,摘自江蘇省特種設備安全監督檢驗研究院強天鵬教授《承壓特種設備無損檢測新技術應用進展》講義系列,與本文相關的系列文章包括:

相控陣超聲檢測技術在承壓設備上的應用、無損檢測CR技術在承壓設備上的應用、數字陣列探測器DR射線技術在承壓設備上的應用等,文章首發亞泰光電官網,歡迎您的指導與交流!亞泰光電,國內知名工業內窺鏡油品分析儀研發、生產廠家,致力于為客戶提供針對性、專業化、系統性的設備診斷和狀態監測產品解決方案,歡迎您的咨詢與洽談。0755-86656390)
